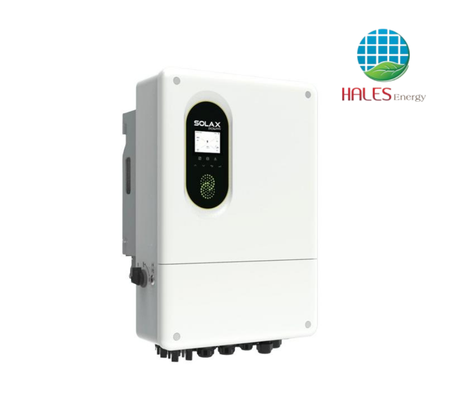

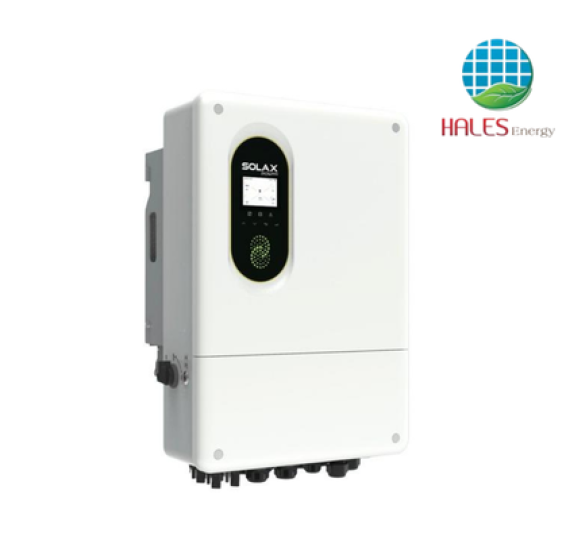

Biến Tần Hybrid SolaX X3-NEO-15K-LV – 15kW 3 Pha

Thông tin sản phẩm

🔍 1. Công Suất 15kW – Khai Thác Hiệu Quả Nguồn Điện Mặt Trời

SolaX X3-NEO-15K-LV sở hữu công suất đầu ra AC định mức 15kW, phù hợp với các hệ thống điện ba pha có nhu cầu vận hành nhiều thiết bị cùng lúc.

Thiết bị hỗ trợ công suất mảng pin mặt trời khuyến nghị tối đa 30 kWp, tạo điều kiện thiết kế hệ thống PV có công suất lớn hơn công suất đầu ra AC của biến tần. Cấu hình này giúp tận dụng tốt hơn nguồn bức xạ mặt trời theo điều kiện lắp đặt thực tế.

Thông số đầu vào PV chính:

• Công suất mảng PV khuyến nghị tối đa: 30 kWp.

• Điện áp PV tối đa: 1.000V.

• Điện áp PV định mức: 640V.

• Dải điện áp hoạt động: 160–950V.

• Điện áp khởi động: 150V.

Việc lựa chọn công suất PV cần dựa trên điện áp hở mạch của chuỗi pin, dòng điện đầu vào, nhiệt độ môi trường và giới hạn kỹ thuật của từng MPPT để bảo đảm hệ thống vận hành an toàn.

☀️ 2. Hai MPPT – Linh Hoạt Trong Bố Trí Chuỗi Pin

Biến tần được trang bị 2 bộ theo dõi điểm công suất cực đại MPPT, mỗi MPPT hỗ trợ 2 chuỗi pin mặt trời. Thiết kế này giúp linh hoạt khi bố trí các chuỗi pin trên mái có nhiều khu vực hoặc hướng thu nắng khác nhau.

Thông số đầu vào chính:

• Số lượng MPPT: 2.

• Cấu hình chuỗi: 2 chuỗi trên mỗi MPPT.

• Dòng đầu vào tối đa: 36A trên mỗi MPPT.

• Dòng ngắn mạch tối đa: 50A trên mỗi MPPT.

Khả năng tiếp nhận dòng đầu vào cao giúp thiết bị phù hợp để xem xét với các dòng tấm pin công suất lớn. Tuy nhiên, cần kiểm tra dòng điện làm việc và dòng ngắn mạch của tấm pin trước khi đấu nối, đặc biệt khi ghép song song các chuỗi.

🔋 3. Pin Lưu Trữ Điện Áp Thấp – Tăng Khả Năng Tự Chủ Năng Lượng

SolaX X3-NEO-15K-LV hỗ trợ pin lưu trữ điện áp thấp trong dải 40–60V, tương thích với pin LFP và pin axit-chì theo thông số nhà sản xuất.

Khi kết hợp với pin lưu trữ phù hợp, hệ thống có thể tích trữ phần điện năng dư từ ban ngày để sử dụng vào buổi tối hoặc khi nhu cầu tiêu thụ tăng. Giải pháp này giúp tăng khả năng tự sử dụng điện mặt trời và hỗ trợ cấp điện dự phòng khi lưới điện bị gián đoạn.

Thông số pin lưu trữ chính:

• Loại pin: LFP hoặc axit-chì.

• Dải điện áp pin: 40–60V.

• Dòng sạc tối đa: 350A.

• Dòng xả tối đa: 350A.

Để hệ thống hoạt động ổn định, cần lựa chọn pin có dung lượng, dòng sạc/xả và hệ thống quản lý pin BMS phù hợp. Khả năng tương thích giao tiếp giữa pin và biến tần cũng cần được xác nhận trước khi lắp đặt.

⚡ 4. Đầu Ra Ba Pha – Đáp Ứng Nhu Cầu Điện Công Suất Lớn

Với công suất định mức 15kW và thiết kế ba pha, SolaX X3-NEO-15K-LV phù hợp với các công trình sử dụng nhiều thiết bị điện hoặc có nhu cầu phân bổ tải trên ba pha.

Thông số AC chính:

• Công suất đầu ra định mức: 15kW.

• Công suất biểu kiến đầu ra tối đa: 16,5 kVA.

• Dòng điện đầu ra định mức: 21,8A tại 230V.

• Dòng điện đầu ra liên tục tối đa: 24A tại 230V/400V.

• Điện áp AC: 220/380V, 230/400V hoặc 240/415V.

• Tần số định mức: 50Hz/60Hz.

• Công suất biểu kiến đầu vào AC tối đa: 30 kVA.

Thiết bị hỗ trợ đầu ra không cân bằng giữa các pha theo giới hạn kỹ thuật của nhà sản xuất. Khi thiết kế hệ thống, cần tính toán công suất từng pha, phân bổ tải hợp lý và lựa chọn thiết bị bảo vệ phù hợp.

🔄 5. Đầu Ra EPS – Hỗ Trợ Cấp Điện Khi Mất Lưới

SolaX X3-NEO-15K-LV được trang bị đầu ra EPS để hỗ trợ cấp điện cho các tải dự phòng khi lưới điện gặp sự cố, với điều kiện hệ thống được cấu hình phù hợp và pin lưu trữ còn đủ năng lượng.

Thông số EPS chính:

• Công suất EPS định mức: 15 kVA.

• Công suất EPS cực đại: 30 kVA trong 10 giây.

• Điện áp đầu ra: 230V/400V.

• Tần số: 50Hz/60Hz.

• Thời gian chuyển mạch: dưới 3 ms.

Công suất EPS cực đại chỉ được duy trì trong khoảng thời gian giới hạn theo datasheet, không phải công suất cấp liên tục. Khi thiết kế mạch dự phòng, nên ưu tiên các tải thiết yếu và tính toán dòng khởi động của thiết bị như máy lạnh, máy bơm hoặc động cơ.

🛡️ 6. Chuẩn Bảo Vệ IP65 Và Các Tính Năng An Toàn

Sản phẩm đạt chuẩn IP65, giúp bảo vệ thiết bị trước bụi và tia nước theo điều kiện thử nghiệm tiêu chuẩn. Tuy nhiên, vị trí lắp đặt vẫn cần đáp ứng yêu cầu về thông thoáng, khoảng cách an toàn và hướng dẫn của nhà sản xuất.

Các chức năng bảo vệ được công bố gồm:

• Bảo vệ quá áp và thấp áp.

• Bảo vệ cách ly DC và đảo cực DC.

• Giám sát lưới điện.

• Giám sát dòng DC đưa vào lưới.

• Giám sát dòng điện bơm ngược.

• Phát hiện dòng điện dư.

• Bảo vệ quá nhiệt.

• Chống sét lan truyền Type II ở phía DC và AC.

• AFCI chống hồ quang điện: tùy chọn.

Những tính năng bảo vệ này góp phần nâng cao độ an toàn cho hệ thống điện mặt trời. Việc lắp đặt cần tuân thủ sơ đồ đấu nối, yêu cầu tiếp địa và hướng dẫn kỹ thuật của nhà sản xuất.

🌡️ 7. Hiệu Suất Cao Và Điều Kiện Vận Hành

SolaX X3-NEO-15K-LV đạt hiệu suất chuyển đổi tối đa 97,6% và hiệu suất theo tiêu chuẩn châu Âu 97,0%, hỗ trợ chuyển đổi năng lượng hiệu quả trong hệ thống điện mặt trời lưu trữ.

Thông số môi trường chính:

• Hiệu suất tối đa: 97,6%.

• Hiệu suất châu Âu: 97,0%.

• Nhiệt độ môi trường hoạt động: -25°C đến 60°C.

• Giảm công suất khi nhiệt độ vượt 45°C.

• Độ cao hoạt động tối đa: 3.000m.

• Độ ẩm tương đối: 4–100% RH, có ngưng tụ theo datasheet.

• Cấp bảo vệ: IP65.

Để thiết bị vận hành ổn định, nên bố trí tại vị trí thông thoáng, hạn chế ánh nắng trực tiếp kéo dài và bảo đảm khoảng cách lắp đặt theo hướng dẫn của nhà sản xuất.

📊 8. Giám Sát Thông Minh Và Khả Năng Mở Rộng Hệ Thống

SolaX X3-NEO-LV hỗ trợ các chức năng quản lý năng lượng và giám sát hệ thống, giúp người dùng theo dõi hoạt động của biến tần và phối hợp nguồn điện mặt trời, pin lưu trữ cùng lưới điện.

Thiết bị có các giao tiếp RS485, CAN, USB và DI/DO, cùng màn hình LCD để phục vụ việc kết nối, cấu hình và theo dõi trạng thái vận hành.

Theo datasheet phiên bản mới nhất, dòng X3-NEO-LV hỗ trợ ghép song song tối đa 5 thiết bị cho hoạt động nối lưới và độc lập. Khi ghép chung với các phiên bản đời trước, số lượng tối đa có thể giảm còn 3 thiết bị. Vì vậy, cần xác nhận phiên bản phần cứng và yêu cầu tương thích trước khi mở rộng hệ thống.

Dòng sản phẩm cũng được giới thiệu hỗ trợ tích hợp microgrid, máy phát điện, AC coupling và các giải pháp năng lượng khác theo cấu hình được nhà sản xuất hỗ trợ.

Thông số kỹ thuật chính

• Tên sản phẩm: Biến tần Hybrid SolaX X3-NEO-15K-LV.

• Công suất AC định mức: 15kW.

• Hệ điện: 3 pha.

• Công suất mảng PV khuyến nghị tối đa: 30 kWp.

• Điện áp PV tối đa: 1.000V.

• Điện áp PV định mức: 640V.

• Dải điện áp PV hoạt động: 160–950V.

• Điện áp khởi động: 150V.

• Số lượng MPPT: 2.

• Cấu hình chuỗi: 2 chuỗi trên mỗi MPPT.

• Dòng đầu vào PV tối đa: 36A/MPPT.

• Dòng ngắn mạch PV tối đa: 50A/MPPT.

• Loại pin lưu trữ: LFP hoặc axit-chì.

• Dải điện áp pin: 40–60V.

• Dòng sạc/xả pin tối đa: 350A/350A.

• Công suất biểu kiến đầu ra tối đa: 16,5 kVA.

• Dòng điện đầu ra định mức: 21,8A tại 230V.

• Dòng điện đầu ra liên tục tối đa: 24A tại 230V/400V.

• Điện áp AC: 220/380V, 230/400V hoặc 240/415V.

• Tần số AC: 50Hz/60Hz.

• Công suất biểu kiến đầu vào AC tối đa: 30 kVA.

• Công suất EPS định mức: 15 kVA.

• Công suất EPS cực đại: 30 kVA trong 10 giây.

• Thời gian chuyển mạch EPS: Dưới 3 ms.

• Hiệu suất tối đa: 97,6%.

• Hiệu suất châu Âu: 97,0%.

• Cấp bảo vệ: IP65.

• Nhiệt độ hoạt động: -25°C đến 60°C, giảm công suất khi trên 45°C.

• Độ cao hoạt động tối đa: 3.000m.

• Kích thước (R × C × S): 520 × 705 × 258 mm.

• Khối lượng tịnh: 44,6 kg.

• Làm mát: Làm mát bằng không khí thông minh.

• Giao tiếp: RS485, CAN, USB, DI/DO.

• Màn hình: LCD.

• Chống sét lan truyền: Type II phía DC và AC.

• Ghép song song: Tối đa 5 thiết bị thuộc phiên bản mới tương thích; tối đa 3 thiết bị khi ghép chung với các phiên bản đời trước.

🏡 Ứng Dụng Của Biến Tần Hybrid SolaX X3-NEO-15K-LV

SolaX X3-NEO-15K-LV có thể được cân nhắc cho các hệ thống:

• 🏠 Nhà ở, biệt thự sử dụng nguồn điện ba pha.

• 🏢 Cơ sở kinh doanh có nhu cầu tiêu thụ điện lớn.

• ☀️ Hệ thống điện mặt trời mái nhà có công suất PV phù hợp.

• 🔋 Công trình muốn kết hợp điện mặt trời với pin lưu trữ.

• ⚡ Hệ thống cần nguồn điện dự phòng cho các tải thiết yếu.

• 📈 Công trình có kế hoạch mở rộng hệ thống điện mặt trời bằng phương án ghép song song tương thích.

Việc lựa chọn biến tần, công suất mảng PV và dung lượng pin lưu trữ cần dựa trên mức tiêu thụ điện thực tế, đặc điểm tải, diện tích lắp đặt và thời gian dự phòng mong muốn.

✅ Kết Luận

Biến Tần Hybrid SolaX X3-NEO-15K-LV – 15kW 3 Pha là giải pháp đáng cân nhắc cho hệ thống điện mặt trời lưu trữ có nhu cầu công suất cao. Với khả năng tiếp nhận mảng PV khuyến nghị đến 30 kWp, 2 MPPT, dòng sạc/xả pin tối đa 350A và đầu ra EPS cực đại 30 kVA trong 10 giây, thiết bị mang đến sự linh hoạt trong thiết kế và quản lý năng lượng.

Liên hệ Hales Energy để được tư vấn lựa chọn biến tần, pin lưu trữ và cấu hình điện mặt trời phù hợp với nhu cầu sử dụng điện của công trình.
